包装試験サービス／テクニカルセンタ
包装材料を開発したあとは、多彩な包装試験機・計測器を複合的に使用して定量的にテストします。包装資材材料の特性を、引張り・圧縮・破裂などの各種試験により検証するほか、トラック・鉄道などさまざまな輸送モードで発生する振動･衝撃を確認します。JIS・ASTM・UN等の各種試験規格に対応し、包装・輸送・保管時の課題調査を行うことができます。また、製品評価試験や食品包装試験などにも幅広く対応しています。お気軽にお問い合せください。
テクニカルセンタ所有の試験機のご紹介

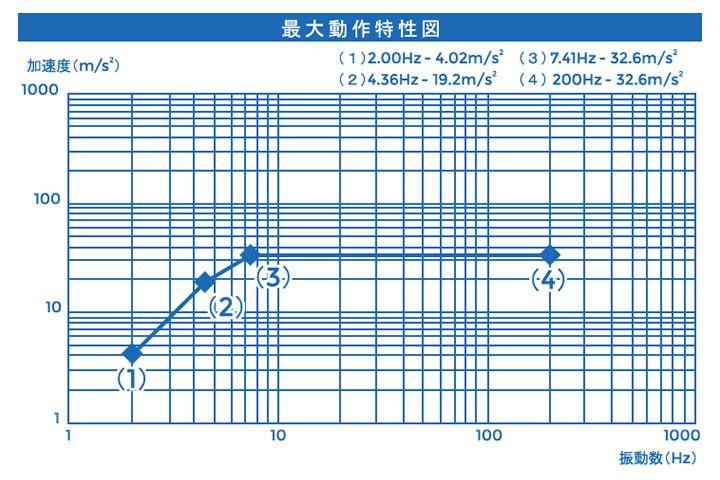

振動試験機
トラック等の輸送振動再現や、製品の振動特性調査に対応します。
| 型式 | DS-3000-15L |
|---|---|

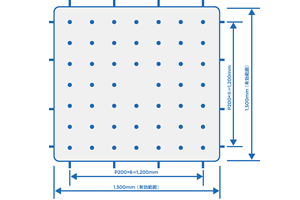

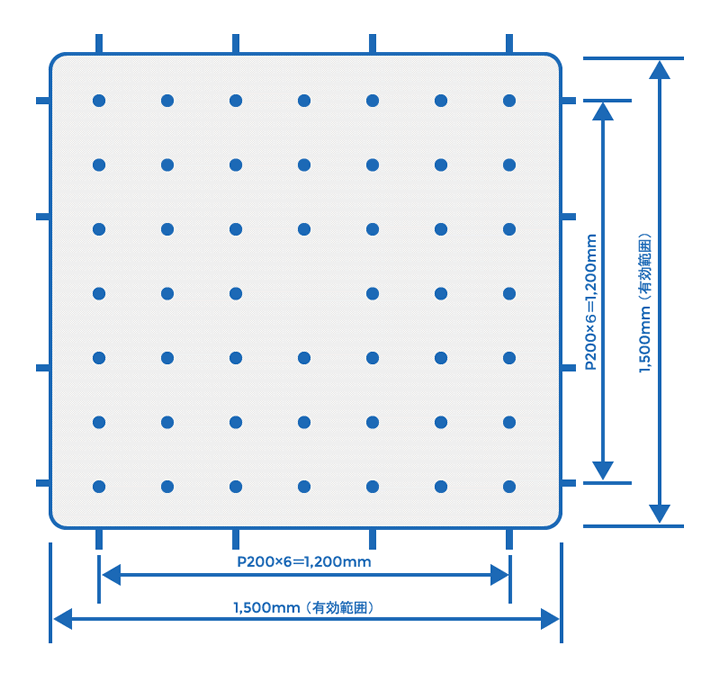

| テーブルサイズ | 1,500 × 1,500mm |
| 加振力 | 30kN |
| 搭載可能質量 | 500kg※ |
| 加振方法 | 正弦波・ランダム波 |
| 最大変位 | 51mmp-p |
| 周波数範囲 | 2～200Hz |
| 加振方向 | 垂直・水平（1軸） |
- ※製品特性や試験条件により、試験可能な質量は異なります。
- ※詳細についてはご相談ください。
振動台詳細
圧縮試験機
保管時の段積み強度試験や、包装材料の強度調査に対応します。
| 型式 | UH-C100kNX |
|---|---|
| 搭載可能サイズ | 1,500×1,500×2,000mm |
| 最大負荷荷重 | 100kN |
| 最大ストローク | 200mm |
| 負荷速度 |
～50mm／min 荷重による制御も可能 |
| 備考 | 荷重・変位制御による終了作業可能 |
落下試験機（アーム式／吊下式）
小型品の手荷役時や、フォークリフト等の落下再現に対応します。
| 落下方法 | アーム式 | 吊下式 |
|---|---|---|
| 型式 | DTS-50 | EMH-500 |
| 落下可能サイズ | 900 × 500 × 900mm | 3,000 × 2,200mm |
| 落下可能質量 | 50kg | 500kg |
| 落下高さ | 200～1,200mm | 天井高さ、製品高さによる |
| 落下姿勢 | 治具使用で角稜落下可能 | 片支持落下、自由落下可能 |
落下試験機（アーム式）
落下試験機（吊下式）
万能試験機／破裂試験機
ダンボールやPPバンド等の、材質調査に対応します。
| 型式 | AGS-10kNX |
|---|---|
| 最大負荷荷重 | 10kN |
| 最大ストローク | 200mm |
| 負荷速度 |
～50mm／min 荷重による制御も可能 |
| 対応試験 |
圧縮試験 引張り試験 |
万能試験機
環境試験室
海上コンテナ内等の、高温多湿・低温下における輸送環境の再現に対応します。
| 名称 | 環境試験室A | 環境試験室B |
|---|---|---|
| 室内サイズ | 3,400 × 1,900 × 2,400mm | 3,480 × 2,580 × 2,500mm |
| 間口サイズ | 1,800 × 1,800mm | 850 × 2,200mm |
| 最大収納質量 | 1,000kg | 500kg |
| 温度制御範囲 | -30～80℃ | 20～23℃ |
| 湿度制御範囲 | 10～95％RH（10～80℃） | 標準状態（50～65％RH） |
環境試験室A
環境試験室B
サンプルカッタ
CAD図面に合わせて包装材の試作に対応します。
| 型式 | AS2616F |
|---|---|
| カットサイズ | 1,600 × 2,600mm |
| カット厚さ |
ダンボール：15mm プラスチックダンボール：5mm 発泡材：65mm |
| 機能 | フルカット／ハーフカット／罫線／ペン入れ |
輸送環境記録計
輸送試験などにおいて、振動・衝撃の加速度値を収録します。
| 型式 | SAVER9X30 | DER-1000 |
|---|---|---|
| 計測チャンネル | 9ch（本体3ch、外部小型6ch） | 3ch |
| 計測手法 | シグナルトリガ、タイムトリガ | シグナルトリガ |
| サンプリングレート | 50～10,000点／秒 | 1024、2048点／秒 |
| 最大計測加速度 | 200G | 50G |
| 温湿度測定範囲 | -40～60℃／5～95％RH | -20～60℃／0～100％RH |
SAVER3X90
DER-1000
センタ隣接の自動車教習コースを利用した輸送振動測定も対応します。
温湿度計
輸送試験などにおいて、温度・湿度を収録します。
| 型式 | TR-71U | TR-72U |
|---|---|---|
| 計測対象 | 温度 | 温度、湿度 |
| 計測範囲 | -40～110℃ |
0～50℃ 10～95％RH |
| 計測間隔 |
1,2,5,10,15,20,30秒 1,2,5,10,20,30,60分の合計15通り |
|
TR-71U
TR-72U
テクニカルセンタの試験事例
包装試験
段積み製品の振動試験
製品に加速度センサを設置し、加速度値の増幅を計測。
加振条件：JIS Z0200／ランダム振動

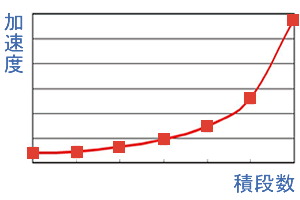

積段数と加速度の関係
段ボール箱の圧縮試験(湿度による強度劣化の検証)
段ボール箱を標準状態および高温多湿下で前処置し、湿度劣化を検証。
圧縮速度：JIS Z0200参照
前処置条件：JIS Z0203参照

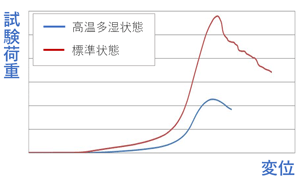

標準状態と高温多湿状態の比較
材料試験
発泡材の緩衝特性試験
発泡材の圧縮試験結果から、緩衝特性（Cファクター）を算出し、緩衝設計に用いる。
発泡材圧縮試験結果
輸送環境計測
中国国内のトラック輸送環境調査
中国と日本のトラック輸送環境の違いについて調査するため、輸送環境記録計を設置し、振動を計測。

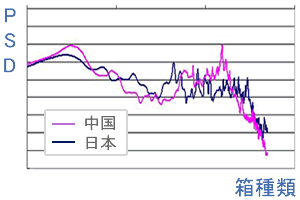

日本・中国の輸送振動比較（周波数解析）
日本国内の輸送中衝撃の調査
段ボール箱内にダミー製品および輸送環境記録計を収納し、倉庫内搬送および実輸送時に発生する衝撃を調査。

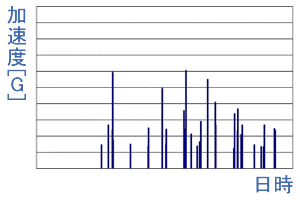

輸送時の衝撃発生状況
